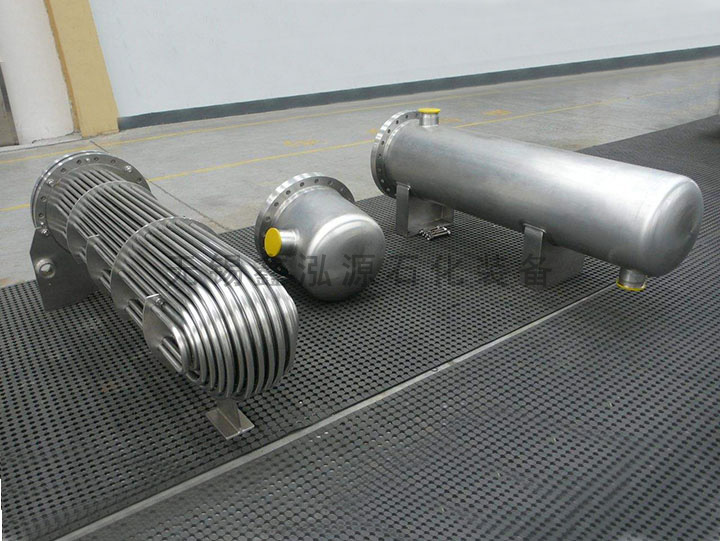

不銹鋼冷凝器
當前位置：首頁 > 產品展示 > 不銹鋼冷凝器 >
概述：
不銹鋼冷凝器既可以是一種單獨的設備，如加熱器、冷卻器和凝汽器等；也可以是某一工藝設備的組成部分，如氨合成塔內的熱交換器。由于制造工藝和科學水平的限制，早期的冷凝器（冷凝器）只能采用簡單的結構，而且傳熱面積小、體積大和笨重，如蛇管式冷凝器等。隨著制造工藝的發展，逐步形成一種管殼式冷凝器，它不僅單位體積具有較大的傳熱面積，而且傳熱效果也較好，在工業生產中成為一種常用的冷凝器。
不銹鋼冷凝器按傳熱方式的不同可分為混合式、蓄熱式和間壁式三類。該設備一般都用金屬材料制成，其中碳素鋼和低合金鋼大多用于制造中、低壓冷凝器；不銹鋼除主要用于不同的耐腐蝕條件外，奧氏體不銹鋼還可作為耐高、低溫的材料；鎳合金則用于高溫條件下。
不銹鋼冷凝器特點：
單位體積所具有傳熱面積大，傳熱效果好。
結構比較簡單、易于制造、清洗方便、適應性強。
工作原理：
進行冷凝時，一種流體（蒸氣和溶劑蒸汽等）由頂蓋的進口管進入，通過平行管束的管內，從另一端頂蓋出口管流出。另一種流體（冷卻水）則由殼體的接管進入，在殼體與管束間的空隙處流過，而從另一接管流出。
技術參數：
不銹鋼冷凝器既可以是一種單獨的設備，如加熱器、冷卻器和凝汽器等；也可以是某一工藝設備的組成部分，如氨合成塔內的熱交換器。由于制造工藝和科學水平的限制，早期的冷凝器（冷凝器）只能采用簡單的結構，而且傳熱面積小、體積大和笨重，如蛇管式冷凝器等。隨著制造工藝的發展，逐步形成一種管殼式冷凝器，它不僅單位體積具有較大的傳熱面積，而且傳熱效果也較好，在工業生產中成為一種常用的冷凝器。
不銹鋼冷凝器按傳熱方式的不同可分為混合式、蓄熱式和間壁式三類。該設備一般都用金屬材料制成，其中碳素鋼和低合金鋼大多用于制造中、低壓冷凝器；不銹鋼除主要用于不同的耐腐蝕條件外，奧氏體不銹鋼還可作為耐高、低溫的材料；鎳合金則用于高溫條件下。
不銹鋼冷凝器特點：
單位體積所具有傳熱面積大，傳熱效果好。
結構比較簡單、易于制造、清洗方便、適應性強。
工作原理：
進行冷凝時，一種流體（蒸氣和溶劑蒸汽等）由頂蓋的進口管進入，通過平行管束的管內，從另一端頂蓋出口管流出。另一種流體（冷卻水）則由殼體的接管進入，在殼體與管束間的空隙處流過，而從另一接管流出。
技術參數：
| 公稱直徑 | 管程數 | 管子數量 | 冷凝面積 公稱值/計算值 | 管程通道截面積 管程通道流速為0.5m/sec時的流量m/hr | 公稱壓力 | |||||
| 管子長度 | φ25×2.5 | |||||||||
| 1500 | 2000 | 3000 | 4000 | 6000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.51.62 | 22.17 | 33.27 | 0.0044/0.0049 | 7.92/8.82 | 0.25 | ||
| 219 | 1 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.1 | 0.0082/0.0090 | 14.76/16.20 | 0.6 | |
| 2 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.81 | 0.0041/0.0045 | 7.38/8.01 | 1.0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10/10.26 | 14/13.72 | 21/20.63 | 0.0138/0.0152 | 24.84/27.36 | 1.6 |
| 2 | 40 | 5/4.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 0.0063/0.0069 | 11.24/12.42 | 2.5 | |
| 325 | 1 | 60 | 7/6.93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0.0188/0.0208 | 33.84/37.44 | 0.6 |
| 2 | 56 | 6/6.47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 0.0088/0.0097 | 15.84/17.46 | 1.0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/37.10 | 55/55.8 | 0.0374/0.0412 | 67.32/74.16 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34.20 | 50/51.58 | 0.0173/0.0190 | 31.14/34.20 | 2.5 | |
| 500 | 1 | 185 | 45/4.15 | 55/57.68 | 85/86.74 | 0.0581/0.0641 | 104.58/115.38 | |||
| 2 | 180 | 40/41.99 | 55/57.68 | 85/86.74 | 0.0283/0.0312 | 50.94/56.16 | ||||
| 600 | 1 | 269 | 60/62.7 | 85/83.88 | 125/126.13 | 0.0845/0.0932 | 152.10/167.76 | |||
| 2 | 266 | 60/32.05 | 80/82.94 | 125/14.72 | 0.0418/0.0461 | 75.24/83.98 | ||||
| 700 | 1 | 379 | 90/88.41 | 120/118.17 | 175/177.71 | 0.0091/0.1313 | 214.38/236.34 | |||
| 2 | 358 | 85/83.51 | 110/111.62 | 165/167.85 | 0.0562/0.0620 | 101.16/111.60 | ||||
| 800 | 1 | 511 | 120/119.20 | 160/159.16 | 240/239.60 | 0.1605/0.1770 | 288.90/318.60 | |||
| 2 | 488 | 115/113.83 | 150/152.16 | 230/228.81 | 0.0767/0.0845 | 138.06/152.10 | ||||
| 900 | 1 | 649 | 150/151.39 | 200/202.36 | 305/304.3 | 0.2039/0.2248 | 367.02/404.46 | |||
| 2 | 630 | 145/146.96 | 195/196.44 | 295/295.40 | 0.0990/0.1091 | 178.20/196.38 | ||||
| 1000 | 1 | 805 | 185/187.78 | 250/251.00 | 375/377.45 | 0.2529/0.2788 | 455.22/501.74 | |||
| 2 | 792 | 185/184.75 | 245/246.95 | 370/371.36 | 0.1244/0.1374 | 223.92/246.96 | ||||
